探訪阿爾特電子電氣試驗室

來源： 作者： 日期：2023-03-13 閱讀：3276

阿爾特電子電氣團隊是擁有豐富工程經驗及項目累積的專業研發測試團隊，團隊經過多年發展，在功能開發、通訊開發、安全開發、軟硬件開發方面積累了豐富的工程經驗，可以為客戶提供從開發到測試的全鏈路服務；電子電氣試驗室的持續升級，能夠為客戶提供測試領域全棧解決方案。

試驗室全新升級

2022年阿爾特汽車科技園投入使用后，電子電氣試驗室也進行了升級，配備了dSPACE、NI、Speedgoat等測試設備，涵蓋新能源三電 HIL測試系統、車身&智能座艙HIL測試系統、車載網絡測試系統以及SOA 仿真測試系統，覆蓋動力域測試、車身域測試、座艙域測試、CAN/LIN測試、以太網測試、診斷測試、功能安全測試、信息安全測試等。

新能源三電 HIL測試系統

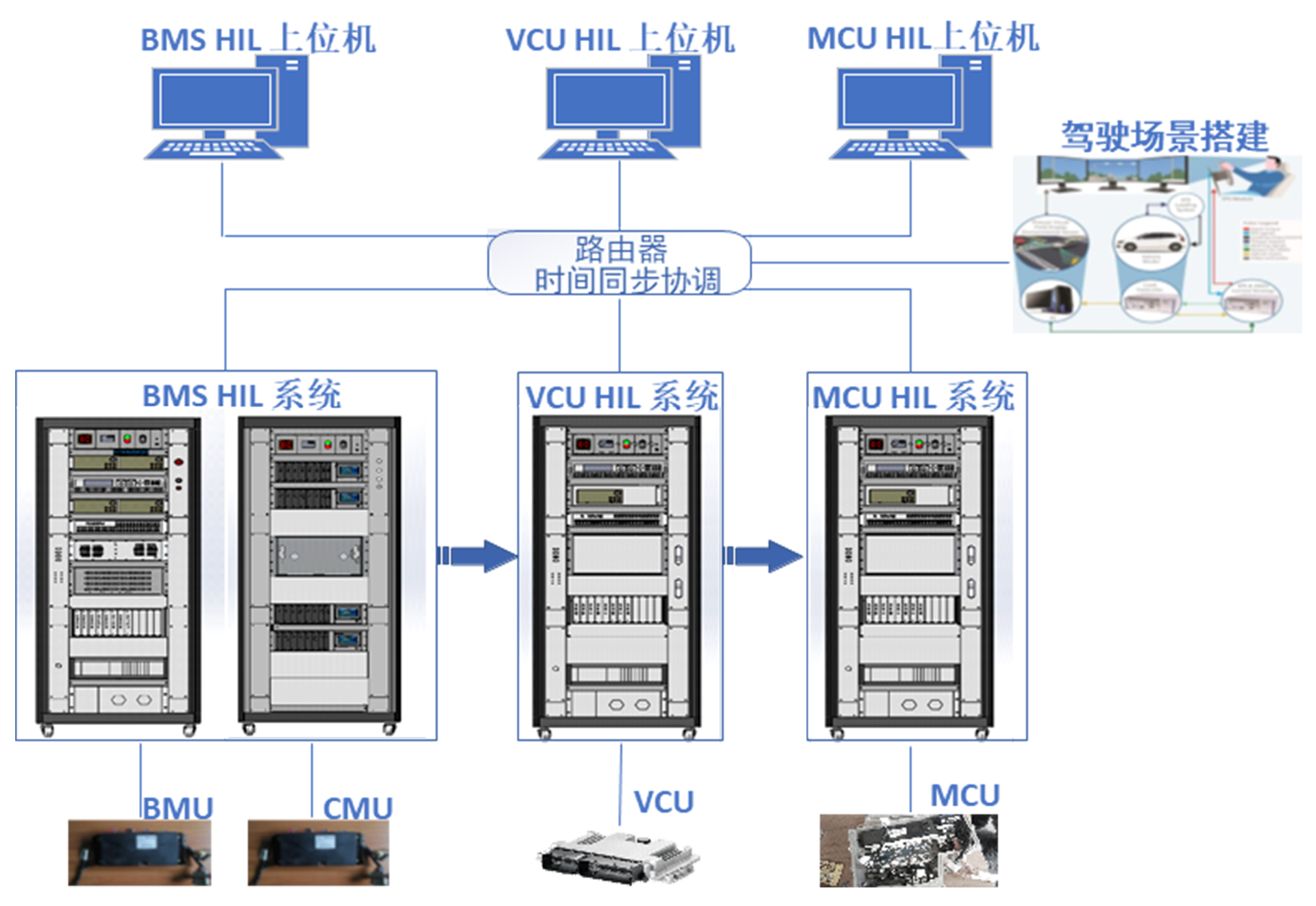

新能源三電 HIL測試系統的主要測試對象包括VCU、MCU、BMS三個控制器，其中，由于電機模型需要極高的運算頻率和動態響應性，因此，本項目采用基于FPGA的電機專用仿真測試方案。該系統能夠仿真整車工況，實現被測控制器的功能測試；具有故障注入功能，實現對被測控制器的故障診斷測試；具備CAN/LIN通訊仿真功能，能夠實現被測控制器的CAN/LIN通訊測試；此外基于圖形化操作軟件，實現手動測試和自動測試；系統基于模塊化設計，具有良好的擴展性，可自定義模塊；HIL系統聯合運行測試時，還可保證系統間的同步性和實時性，此系統還支持功能安全測試。

車身&智能座艙HIL測試系統

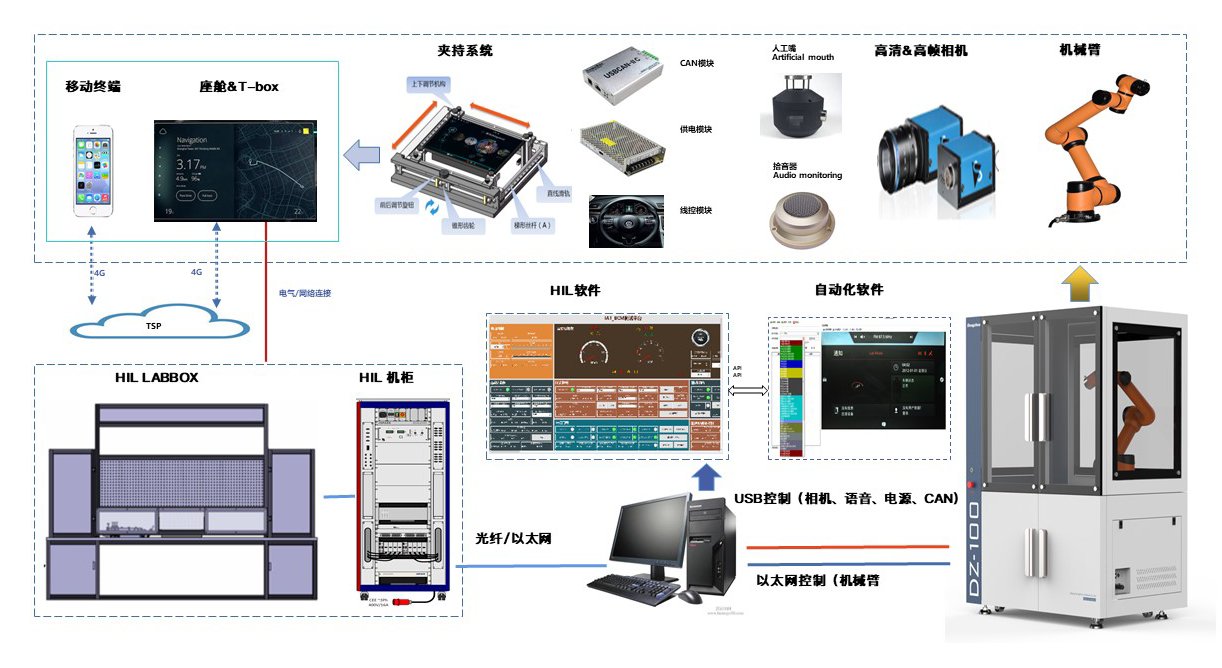

車身&智能座艙系統HIL測試設備由dSPACE公司的SCALEXIO系統HIL設備和機械臂自動化臺架設備組成。主要用于車身&智能座艙系統硬件在環臺架測試，測試能力覆蓋BCM、PEPS、PLG、ROOF、IC、IVI、一體式雙聯屏功能測試及故障注入測試系統功能測試，覆蓋功能安全測試，網絡、診斷測試，HMI交互、語音交互測試等領域。測試系統硬件平臺主要提供電氣零部件系統的供電、開關及傳感器信號仿真、輸入輸出信號調理、執行器控制信號采集、故障注入等功能所需的硬件資源。它能夠提供控制器電控系統測試所需的整車電氣環境。另外，此系統也可支持功能安全相關HIL測試。

總線&診斷&以太網HIL測試系統

總線&診斷&以太網HIL測試系統總線測試系統覆蓋CANFD/CAN通信、LIN主從節點通信、網關路由、網絡管理-OSEK /AUTOSAR（CAN/CANFD）、J1939傳輸協議等自動化測試。主要分為網絡診斷及刷寫自動化測試子系統與以太網測試兩大板塊。

網絡診斷及刷寫自動化測試子系統（即DBT子系統）主要的核心功能為基于多類總線類型ECU 在線刷寫流程測試，如CAN、CANFD及基于多總線類型的診斷協議測試。

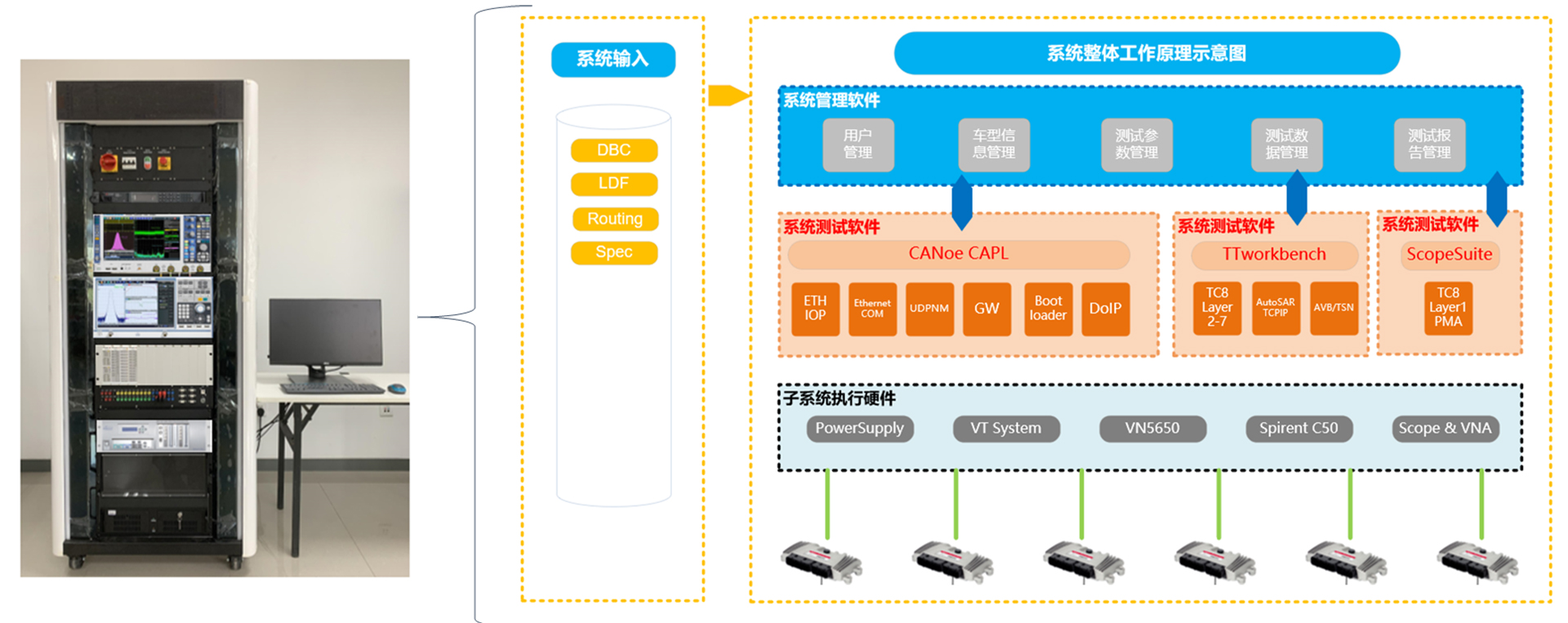

以太網測試機柜系統主要的核心功能是實現ETH總線的網絡測試。所采用的ROHDE&SCHWARZ RTO2024是適用于Broad R-Reach®一致性測試的一款數字示波器，可用于對以太網通信的監測、以及以太網物理層的測試。此外試驗室還配置了R&SZND矢量網絡分析儀，這是一款基本型網絡分析儀， 可進行高達4.5GHz的單向測量。通過增加選件可執行雙向測量以及將頻率范圍擴展至8.5GHz。

SOA 仿真測試系統

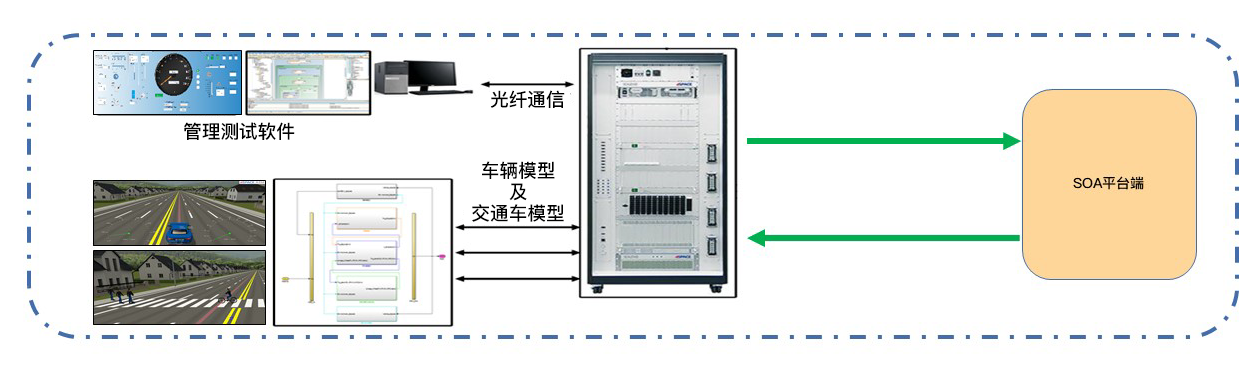

SOA 仿真測試系統與SOA平臺端握手鏈接，通過道路綜合環境仿真，如城市路網環境、高速路網環境等可以對SOA平臺系統進行綜合性測試驗證，確保SOA平臺的正確性、穩定性、可靠性。對SOA場景功能APP進行整體動態測試驗證，優化功能的體驗感，推進APP的快速研發上線。SOA仿真測試系統能夠實現紅綠燈場景仿真、道路標牌仿真、天氣場景仿真、目標車輛信息仿真、行人信息仿真、車道信息仿真、應急車輛信息仿真、主車動力學仿真及道路施工信息仿真等。

阿爾特電子電氣開發團隊——擁有架構開發、功能安全、信息安全、網絡診斷、OTA、智能診斷、SOA、測試驗證等架構設計開發能力，以及智控軟件開發、動力域控軟件開發、功能安全軟件開發等軟件能力。電子電氣試驗室整體設施先進、裝備齊全，能夠為客戶提供更加優質的測試服務及體驗，用心讓科技附麗于汽車。
